6.1.5. Просмотр задач в виде таблицы и диаграммы Гантта
Диаграмма обеспечивает визуализацию состояния задач на диаграмме Гантта, указание фактического исполнения плана, автоматический расчет прогнозируемого срока окончания, указание фактического и планового расходования ресурсов, возможность отслеживать состояние задач на определенную дату и визуализировать его на трёхмерной модели.
|

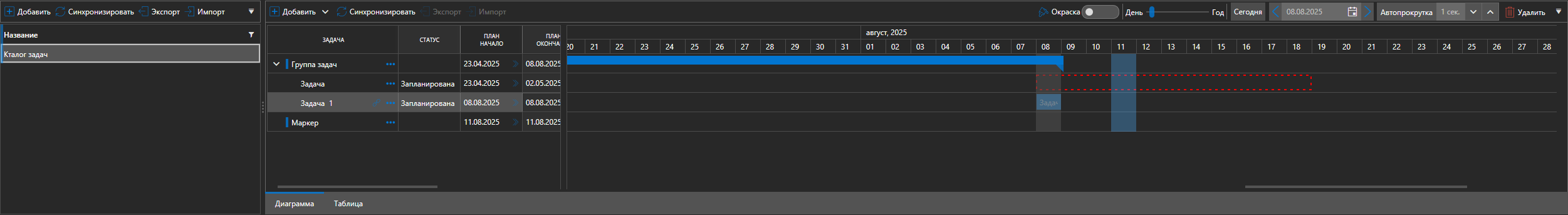

На панели «Диаграмма Гантта» отображается список групп задач в табличном виде и на диаграмме.
В таблице отображаются следующие данные для каждой строки (задачи):
«Начало по плану», «Окончание по плану» — плановые дата начала и дата окончания задачи (фиксированное значение из импортируемого файла);
|
«Фактическое начало»— фактическая дата начала (устанавливается пользователем при начале работ по задаче);
|
«Фактическое окончание» — фактическая дата окончания (рассчитывается автоматически при достижении последнего ввода значения % исполнения по задаче 100%);
|
«Выполнено %» — процент исполнения по задаче от 1-100 на текущую дату (отображается последнее введенное значение пользователем на текущую дату).
|
Каждая строка (задача) содержит на «диаграмме Гантта»:
Плановую продолжительность задачи;
|
Фактическую продолжительность задачи;
|
Прогнозную продолжительность задачи;
|
Отдельно выделена текущая дата.
|

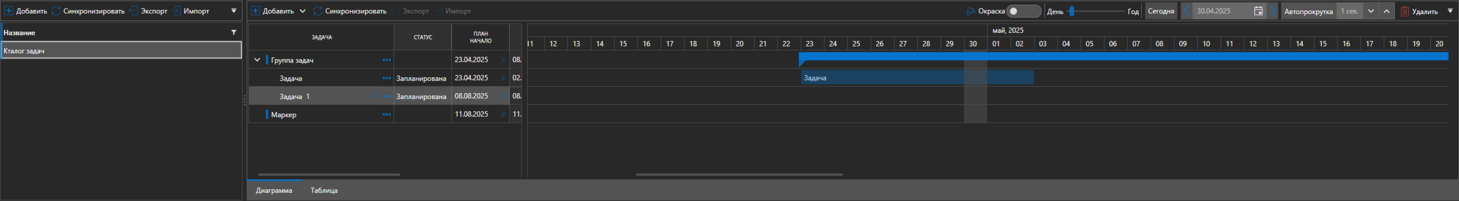

Автопрокрутка
Для включения автопрокрутки календаря необходимо выбрать задержку, с которой будет выполняться перемещение фокуса по календарю. Далее нажать кнопку «Автопрокрутка», начнётся процесс автопрокрутки. Чтобы отключить автопрокрутку повторно нажмите кнопку «Автопрокрутка».
«Текущая дата» обозначается вертикальной полоской на диаграмме Гантта. Смена осуществляется в пункте «Календарь» над диаграммой Гантта. Для работы с датами как в таблице, так и на диаграмме представлены следующие инструменты выбора даты из календаря или ручная навигация.
|

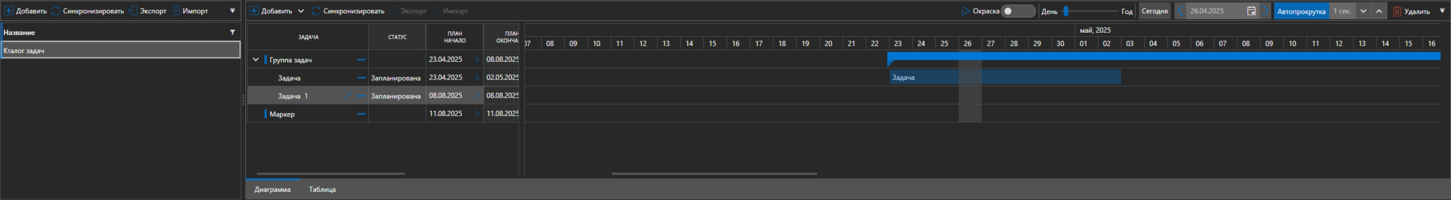

Прогноз
Включение отображения прогнозной продолжительность осуществляется по кнопке «Прогноз» над диаграммой Гантта. Прогноз учитывает динамику ввода фактических значений до текущей даты и, в зависимости от этого, рассчитывает прогнозируемое окончание работ от последней даты ввода процент исполнения на текущую дату.

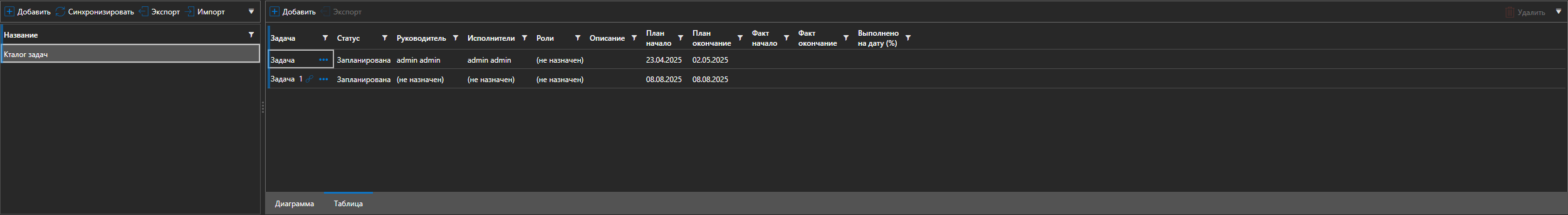

Представление таблицей
В данном представлении можно создавать новые задачи, просматривать текущие задачи, осуществлять фильтрацию и сортировку задач по выбранным признакам и критериям.
