7.1.2. Редактирование и удаление трасс

	В ПО реализован функционал задания формы плана трассы.

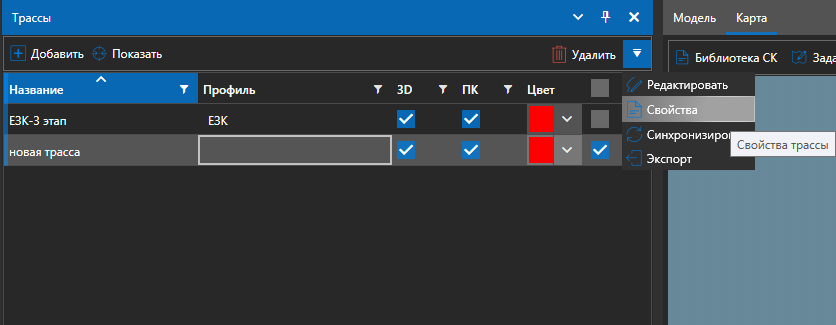

Для редактирования добавленной в проект трассы необходимо выбрать трассу на панели «Трассы» и нажать на кнопку «Редактировать».

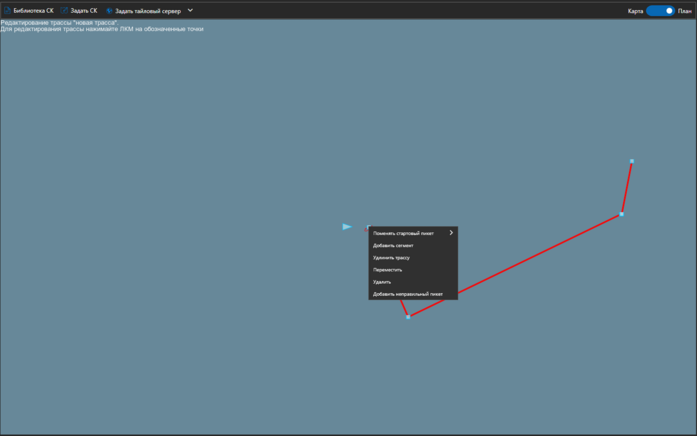

При выборе стартового пикета пользователь может:

	Поменять стартовый пикет;

	Добавить сегмент;

	Удлинить трассу (добавить сегмент);

	Переместить (сегмент);

	Удалить (сегмент).

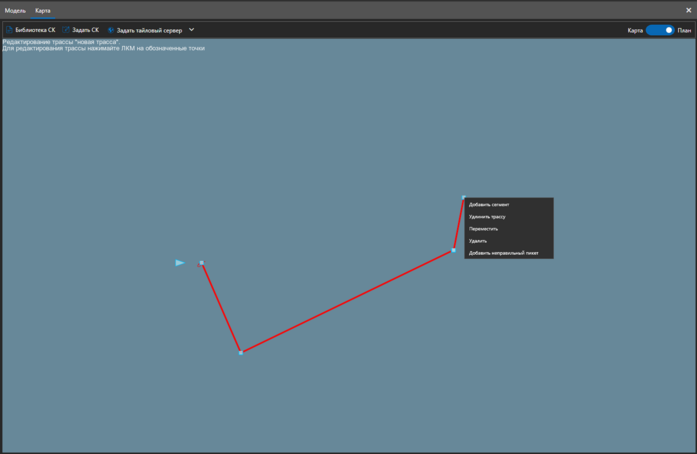

В режиме редактирования для граничного сегмента пользователь может:

	Добавить сегмент;

	Удлинить трассу;

	Переместить сегмент;

	Удалить сегмент.

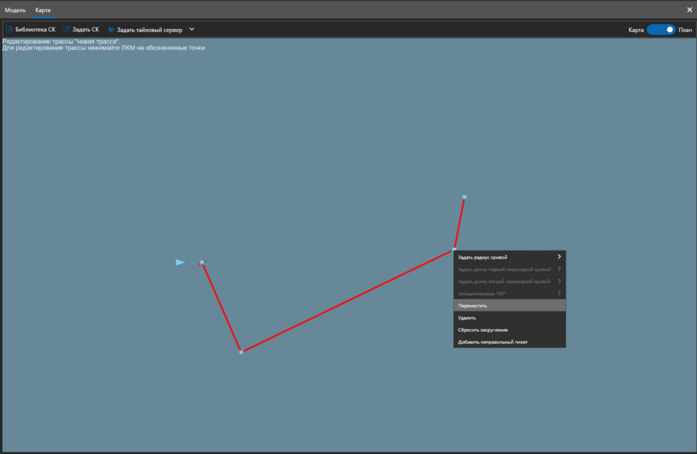

При нажатии на точки перелома пользователь может:

	Задать радиус кривой;

	Задать длину первой переходной кривой;

	Задать длину второй переходной кривой;

	Больше, меньше 180;

	Переместить;



Удалить;

	Сбросить закругление.

Для того, чтобы изменения применились, необходимо нажать на кнопку «Принять».

	В программном продукте реализован функционал расстановки на трассе искусственных сооружений.

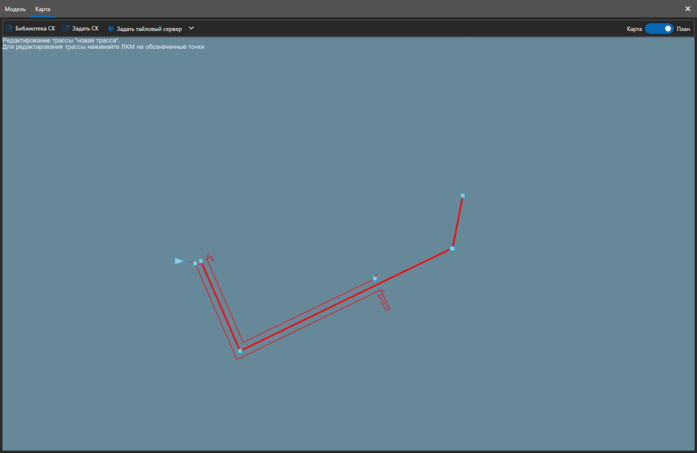

Для добавления ИССО на трассу необходимо:

1	Нажать на кнопку «Добавить ИССО»;

2	Выбрать область расположения относительно трассы и протяженность для ИССО (участок дороги или точечное ИССО).

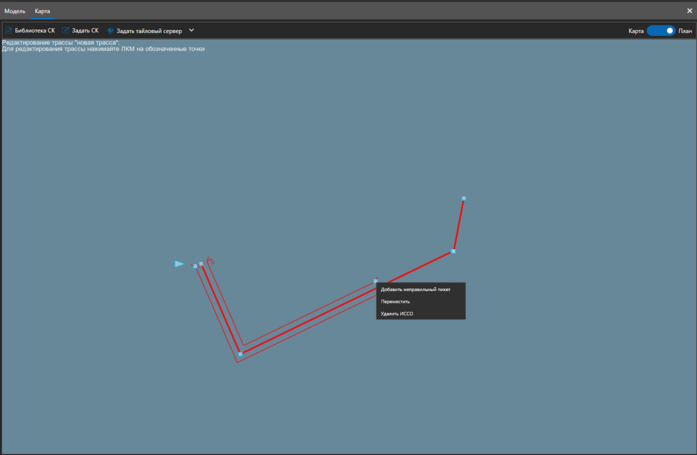

	Для редактирования ИССО на трассе необходимо в режиме редактирования нажать на граничные точки графического изображения ИССО. Пользователь может изменить протяженность ИССО на трассе и удаление ИССО.

	Для сохранения изменений и выхода из режима редактирования необходимо нажать на кнопку «Принять» на панели «Трассы».

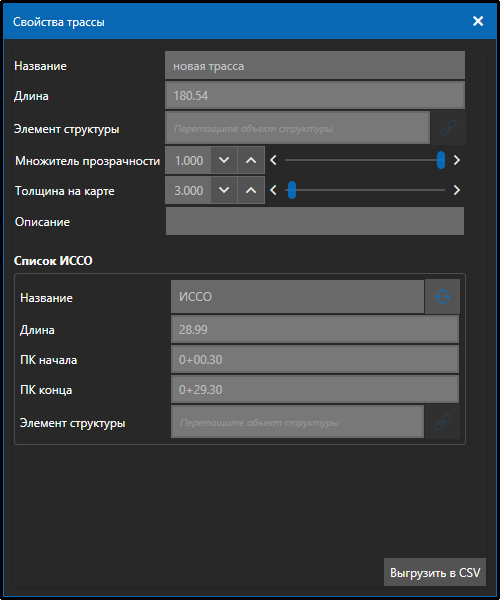

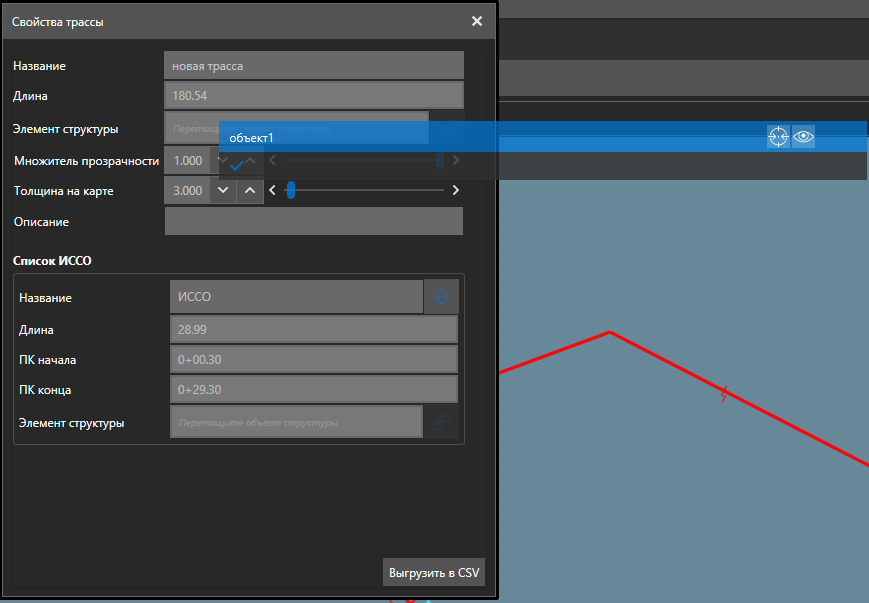

	Для просмотра сведений о добавленных трассах необходимо открыть панель «Свойства».

	На панели «Свойства» отображается информация о трассе и добавленных ИССО.

	К трассам можно привязать элементы структуры, для этого необходимо «перетащить» элемент структуры на панель «Свойства трассы».

	Для того, чтобы перейти из панели «Свойства трассы» к добавленному элементу структуры необходимо нажать на кнопку- .

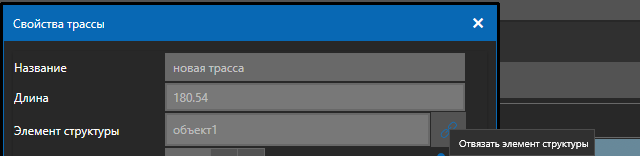

	Чтобы отвязать элемент структуры, необходимо нажать правой кнопкой мыши на элемент структуры на панели «Свойства трассы и нажать на кнопку «Отвязать элемент структуры».

	Реализован функционал выгрузки данных «Свойства трассы» в формате .csv. Отображение трассы на 3D модели

Для отображения трассы на 3D модели необходимо:

1	Выделить трассу(ы) на вкладке «Трассы»;

2	Нажать правой кнопкой мыши на выбранной трассе;

3	В открывшемся окне нажать на кнопку «Отобразить выбранные».

Чтобы скрыть трассу, необходимо

1	Выделить трассу(ы) на вкладке «Трассы»;

2	Нажать правой кнопкой мыши на выбранной трассе;

3	В открывшемся окне нажать на кнопку «Скрыть выбранные».

Удаление трассы

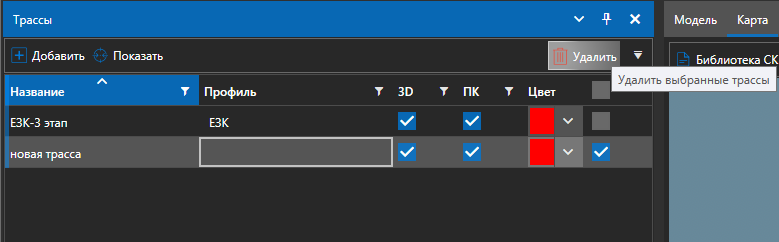

Удаление трассы производится на панели «Трассы». Для удаления трассы из проекта необходимо:

1	Выбрать трассу или набор трасс на панели «Трассы» или в области трёхмерной модели;

2	На панели нажать на кнопку «Удалить»;

3	Подтвердить удаление трассы.

Трасса удалена из проекта. Таким же образом можно удалить сразу несколько трасс, отметив необходимые для удаления трассы и нажав кнопку «Удалить».

Переход на пикет

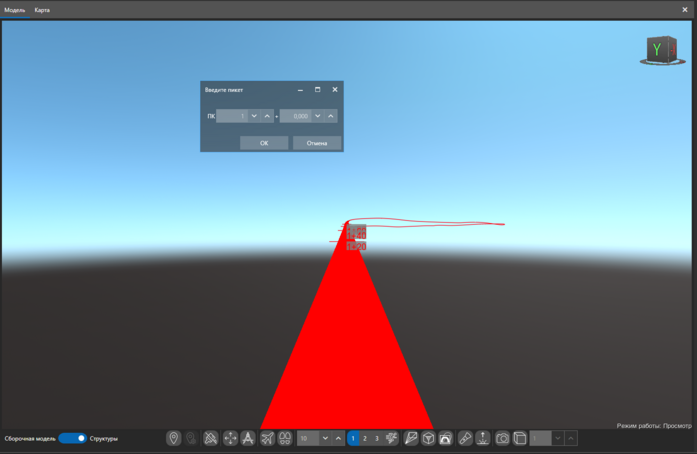

Для того, чтобы переместиться на заданный пикет трассы необходимо:

1	Выбрать трассу на панели «Трассы»;

2	Нажать на кнопку «Показать»;

3	Задать значения для пикета;

4	Нажать на кнопку «Ок».

Фильтрация трас

Трассы на вкладке «Трассы» можно отфильтровать по:



Названию;

	По значению проектного профиля.
