7.1.4. Сечение по трассе

Функционал 'Трассы' позволяет импортировать продольные профили в формате LandXML или создавать трассы вручную. Пользователь может вычерчивать трассу на карте, задавать её сегменты, кривые и пикеты. Дополнительно доступно построение сечений, что позволяет анализировать профиль объекта в конкретных точках. В проект можно добавлять искусственные сооружения (ИССО), привязывать элементы модели к трассам и получать сведения в табличном и графическом виде. Визуализация трасс в 3D-модели и на карте облегчает планирование и контроль линейных объектов.
- Инструмент «Установить сечение по трассе» позволяет создать секущую плоскость, которую можно двигать по пикетам трассы.
Плоскость делит модель на две части и скрывает одну из них.
После нажатия кнопки «Установить сечение» открывается окно, настройки сечения.
Далее нажимаем кнопку «Задать», после чего нужно указать точку на модели в которую будет установлена секущая плоскость.
7.1.4. Сечение по трассе

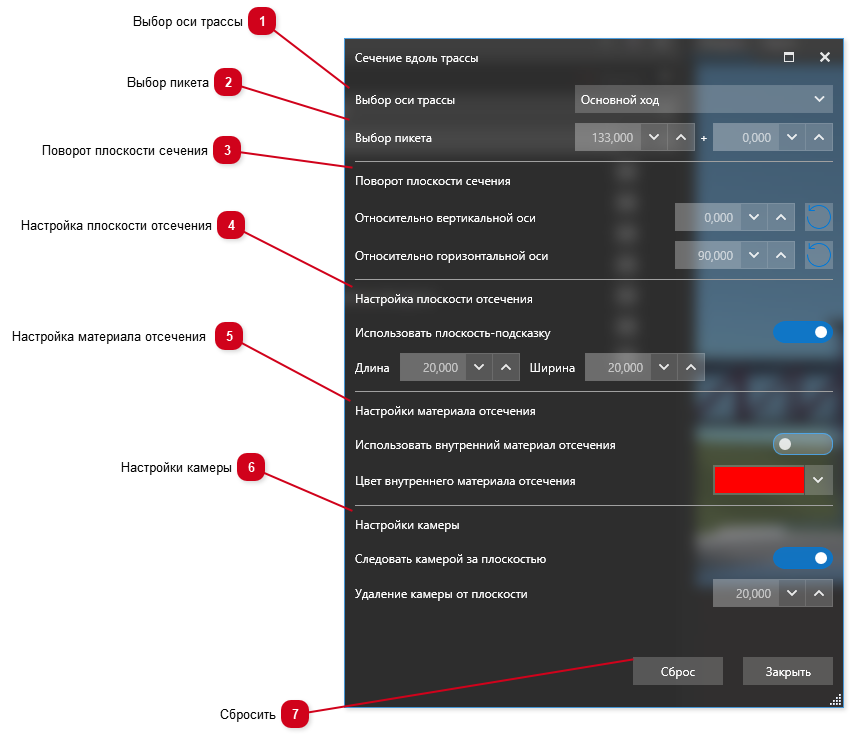

Рисунок 140 –
1

Выбор оси трассы

1. Выбор оси трассы
Позволяет выбрать трассу по которой будет установлено сечение.

2

Выбор пикета

2. Выбор пикета
Навигация по трассе.
3

Поворот плоскости сечения

3. Поворот плоскости сечения
Настройка поворота плоскости сечения.
4

Настройка плоскости отсечения

4. Настройка плоскости отсечения
Настройка плоскости-подсказки отсечения.
5

Настройка материала отсечения

5. Настройка материала отсечения
Настройки материала отсечения.
6

Настройки камеры

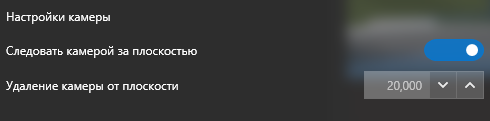

6. Настройки камеры
Настройки камеры отсечения.
7

Сбросить

7. Сбросить
Сбросить плоскость.

После установки секущей плоскости пользователь может ей управлять.

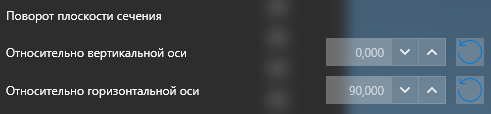

Пользователь может менять угол поворота секущей плоскости (поворот относительно вертикальной оси)

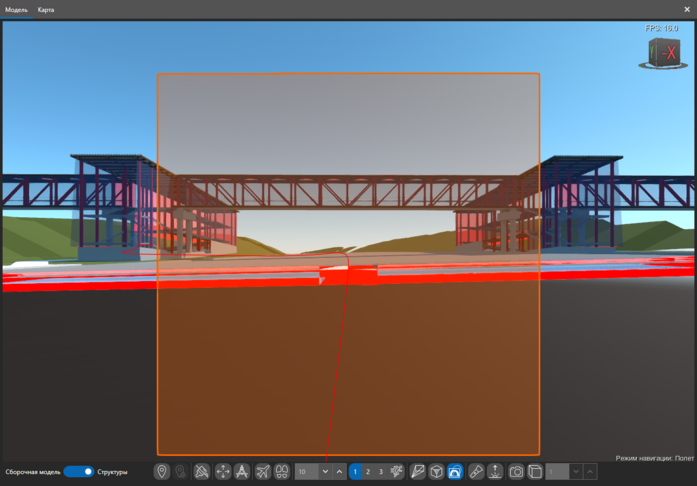

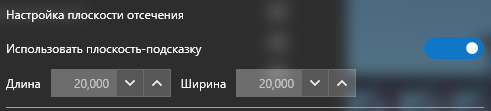

Так же пользователь может включить визуализацию вспомогательной плоскости и настроить ее размер, вспомогательная плоскость показывает пользователю цент положения секущей плоскости и помогает пользователю ориентироваться в работе сечения.

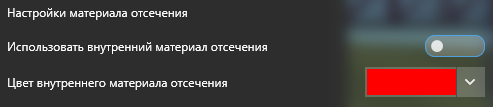

Пользователь также может задать цвет рассекаемых объектов.
Рисунок 141 –
Рисунок 142 –
