4.1.3. Выбор и скрытие объектов



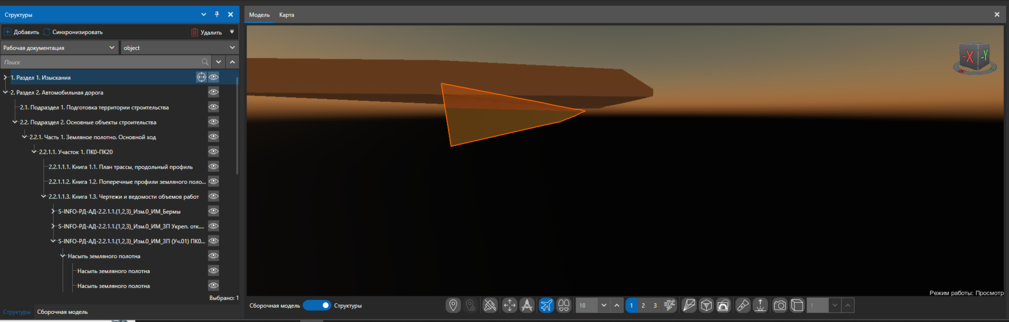

Дерево структуры упрощает многие операции выбора и поиска объектов. Объекты в дереве структуры связаны с геометрией объектов на трехмерной модели, а также с отображение соответствующих свойств на панели «Свойства». Выбор объекта в дереве осуществляет выделение соответствующей геометрии объекта на трехмерной модели, при выделении группового объекты выделяются все дочерние объекты.

Для выделения объекта:

1	Откройте панель «Структуры»;

2	Выберите узел в дереве структуры;

3	Чтобы отменить выбор объекта в дереве выбора, щелкните по пустой области дерева.

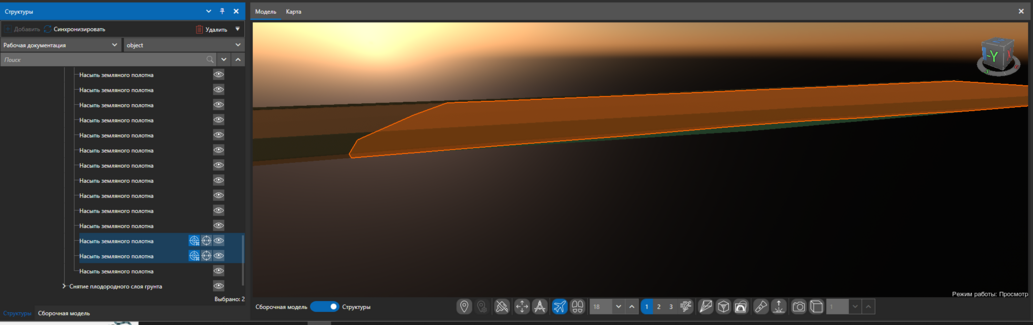

При обратном выделении объекта (на трехмерной модели) будет выделен соответствующий объект в дереве структуры. При выделении нескольких объектов структуры система автоматически произведет суммирование идентичных показателей в объектах.

Скрытие объектов

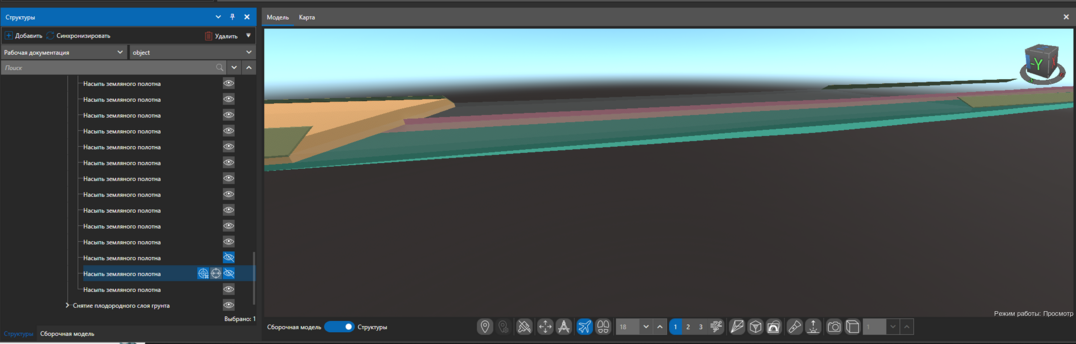

Выбранный объект или группу объектов можно «Скрыть/Показать» на трехмерной модели. Для этого:

1	Откройте панель структуры;

2	Выберите узел структуры;

3	Нажмите кнопку «Скрыть» в строке соответствующего узла;

	Геометрия объекта (объектов при групповом узле) на трехмерной модели окажется скрыта. Отображение скрытых объектов производится повторным нажатием на эту же кнопку.
