3.1.1. Загрузка частей моделей

Панель «Сборочная модель»



Инструмент «Сборочная модель» позволяет всем участникам проекта собирать информационные модели из инженерного ПО и САПР. Для сборки сводной информационной модели из отдельных моделей используются открытые форматы представления информационных моделей IFC, FBX, TIF, TIFF, OBJ, 3DS, STEP, STP, DAE, IGES, STL.

Добавление компонентов сборочной модели

Для добавления одного или нескольких компонентов сборочной модели:

1	Нажмите кнопку «Добавить»;

2	Выберите IFC, FBX, TIF, TIFF, OBJ, 3DS, STEP, STP, DAE, IGES, STL файлы модели-компонента и нажмите «Открыть»;

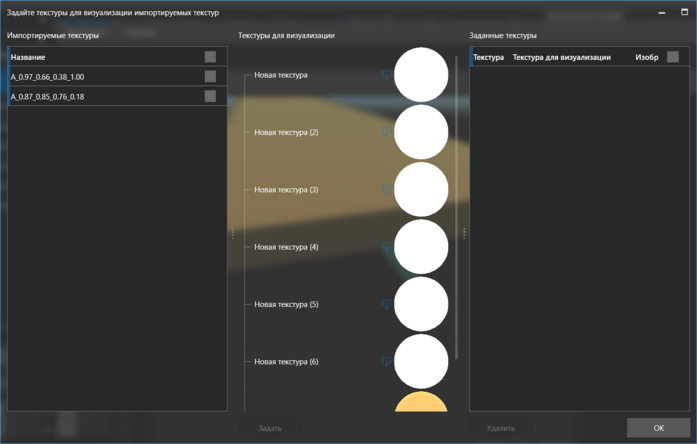

3	Откроется окно, в котором можно назначить материалы для импортируемых объектов. Материалы можно назначить на этом шаге, либо впоследствии с помощью панели «Материалы».

	По завершении импорта будут также созданы файлы классификатора и структуры, которые можно добавить в проект (см. раздел «Данные»)

Сохранение изменений на сервере

Для актуализации модели на сервере и публикации изменений для других участников проекта, сборочную модель необходимо сохранять:

1	Убедитесь, что загружены все необходимые компоненты модели;

2	Нажмите кнопку «Опубликовать»;

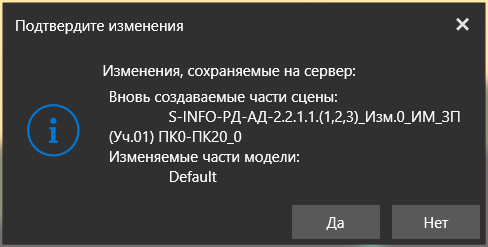

3	Система выдаст информационное сообщение со списком изменений в сборочной модели. Нажмите «Да» и произойдет процесс синхронизации с сервером;

4	Модель опубликована.
