4.2.10. BCF

BCF (BIM Collaboration Format) — это стандартизированный формат архива для обмена BIM данными, связанными с вопросами координации и замечаниями в рамках проектов информационного моделирования.

Что представляет собой BCF-архив?

BCF — это ZIP-архив с определённой структурой, который содержит:

  • текстовые описания замечаний или задач;
  • скриншоты проблемных участков модели;
  • 3D-виды или координаты в модели, указывающие на место проблемы;
  • статусы задач (открыта, в работе, решена);
  • даты создания и изменения;
  • дополнительную информацию (комментарии, приоритеты и т. д.).
В ПО BCF-файлы создаются из маркеров, которые установлены в проекте.


Экспорт BCF:

1
Перейдите во вкладку маркеры, выберите маркера для экспорта (для выбора нескольких маркеров зажимайте Ctrl)
Рисунок 101

2
Выбрать дополнительные действия, выбрать раздел экспорт далее выбрать категорию BCF
Рисунок 102
3
В появившемся окне выберите настройки экспорта BCF
4.2.10. BCF
Рисунок 103
1

Экспортировать свойства как комментарий

1. Экспортировать свойства как комментарий
Все свойства будут выгружены в виде комментариев BCF, где название свойства будет указано в поле "Автор", а значение - в поле комментария.
2

Сохранять документы в архив

2. Сохранять документы в архив
Документы будут сохранены в архив в под папку Attachments
3

Сохранить публичные ссылки для документов

3. Сохранить публичные ссылки для документов
Свойства, являющиеся документами, будут сохранены как публичные ссылки.


Импорт BCF:

1
Выбрать дополнительные действия, выбрать раздел импорт далее выбрать категорию BCF
Рисунок 104
2
В появившемся окне выбрать файл
3

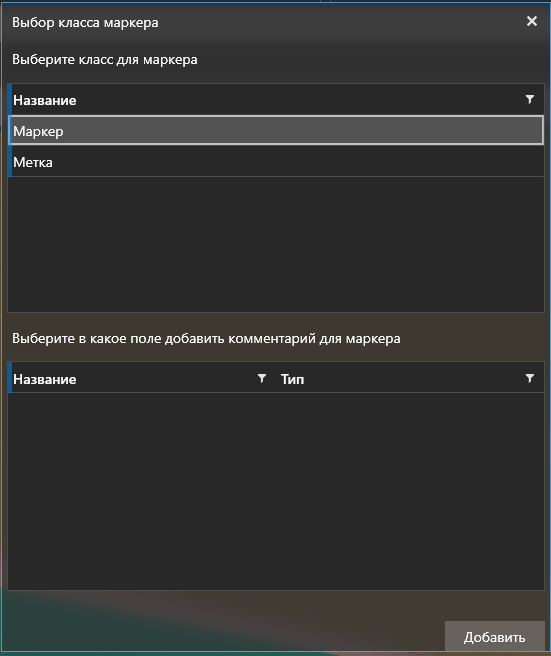

В появившемся окне выберите класс маркера и если есть комментарии выберите в какой поле их добавить
Рисунок 105
