9.6. Пример расчета коллизий
Для примера расчета был создан тестовый проект с графическими примитивами. Задача найти пересечения голубых и серых параллелепипедов.
|
Рисунок 248
Создадим проверку «Тестовый расчет» и выберем ее в списке проверок;
|
Рисунок 249
Выберем объекты на сцене или в структуре для Набора А;
|
Рисунок 250
Добавим выбранные объекты в Набор А;
|
Рисунок 251
Выделим на сцене или в структуре объекты для Набора В;
|
Рисунок 252

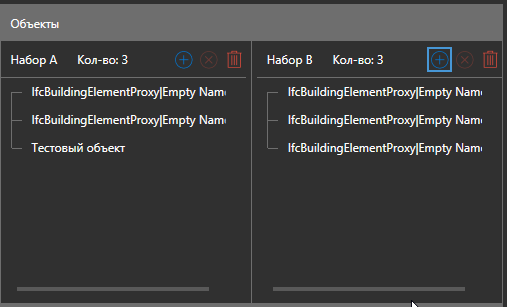

Добавим объекты в Набор В;
|
Рисунок 253

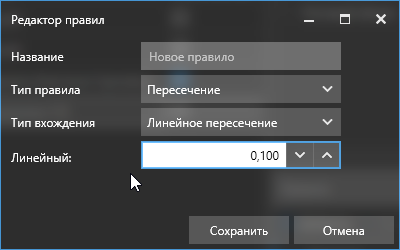

Добавим правило для пересечения;
|
И отредактируем его параметры.
|
Рисунок 254
Запустим расчет и просмотрим его результат;
|
В результате расчета найдено три коллизии.
|
Рисунок 255
Настроим визуализацию объектов;
|
Объекты с коллизиями сделаем красного (Набор А) и синего (Набор В), объекты без коллизий сделаем серыми полупрозрачными.
|
Рисунок 256
Сформируем отчет по всем коллизиям.
|
Рисунок 257
Рисунок 258
Просмотрим результат расчета.
|
