3.10.2. Как получить растровые подложки из DWG /DXF

Для импорта файлов в проект необходимо открыть вкладку сборочной модели, затем кнопку Добавить и выбирать формат файла DWG/DXF. Либо перетащить файл из проводника Windows на панель сборочной модели. Будет произведена первичная обработка файла и создание изображения для предварительного просмотра. По краям окна предварительного просмотра отображаются координаты области предпросмотра.
Рисунок 48

После создания изображения для предварительного просмотра пользователь может просматривать изображение или импортировать его в проект.
Перемещение изображения производится курсором с зажатой правой кнопкой мыши. Увеличение и уменьшение карты высот производится вращением колесика мыши.

3.10.2. Как получить растровые подложки из DWG /DXF

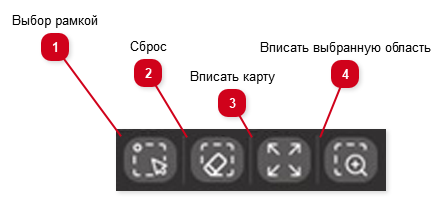

Рисунок 49
1

Выбор рамкой

1. Выбор рамкой
Выбор рамкой. Пользователь выделяет область на изображении предпросмотра высот для дальнейшей работы с ней.
2

Сброс

2. Сброс
Сброс выбранной области.
3

Вписать карту

3. Вписать карту
Вписать карту высот в окно просмотра.
4

Вписать выбранную область

4. Вписать выбранную область
Вписать выбранную область в окно просмотра.

Рисунок 50

Окно информации позволяет просмотреть информацию о файле: размер файла в метрах, координаты описывающего прямоугольника (левый нижний и правый верхний углы), ширину и высоту чертежа в файле.

Внимание все координаты читаются из чертежа как есть, без каких-то преобразований.

После просмотра изображения высот пользователь может создать поверхность на ее основе и импортировать ее в проект нажав кнопку Импорт. После нажатия кнопки Импорт будет запущен процесс создания поверхности из карты высот.

При импорте файлов пользователю доступны следующие настройки:
  • Размер пикселя, параметр, который показывает детализацию растеризации, чем больше метров в одном пикселе – тем хуже качество получаемого растра, но и меньше его размер.
  • Толщина линии. В файлах DWG / DXF толщина линии обычно не задается явно, в этом случае линия имеют нулевую толщину и ее не будет видно на импортируемом растре. Растеризатор подбирает оптимальную толщину линии в зависимости от размера пикселя, либо пользователю предлагается задать толщину линии самостоятельно.
  • Цветность изображения, параметр позволяет выбирать пользователю цветность изображения, доступны варианты: цветное изображение – цвет передается, как есть в файле, монохромное – черно-белое изображение без полутонов каждый пиксель имеет черный или белый цвет, градации серого – цвета передаются градациями серого, прозрачный цвет – изображению добавляется альфа-канал, который задает прозрачность, прозрачными становятся пикселы фона чертежа.
  • Максимальный размер текстуры – это размер тайла текстуры, который получается при нарезке полученного растрового изображения. Графический движок имеет ограничения (обычно ограничением является объем памяти видеоадаптера) размера обрабатываемого изображения, для исключения ошибок в работе ПО предусмотрены стандартные изображения, оптимальные для размещения в памяти видеоадаптера. Размер тайлов подбирается опытным путем, в зависимости от размера исходного файла и мощности компьютера. Для более слабого компьютера рекомендуется выбирать меньший размер тайла, однако можно столкнуться с ограничениями пропускной жесткого диска и памяти компьютера.

После импорта пользователь может работать с растрами как с обычными объектами, импортированными в сборочную модель.

3.10.2. Как получить растровые подложки из DWG /DXF
Рисунок 51
1

Группа, образованная из тайлов, которые были растеризованы из чертежа

1. Группа, образованная из тайлов, которые были растеризованы из чертежа

2

Тайлы

2. Тайлы

3

Выделенный тайл в дереве сборочной модели и на экране модели.

3. Выделенный тайл в дереве сборочной модели и на экране модели.


В дальнейшем с растеризованными тайлами можно работать как импортированными GeoTIFF, проецировать на поверхности модели, создавать проекции (см. соотвествующие пункты инструкции пользователя).
