9.1. Интерфейс поиска коллизий
Основной интерфейс поиска коллизий. Интерфейс представляет собой набор панелей.

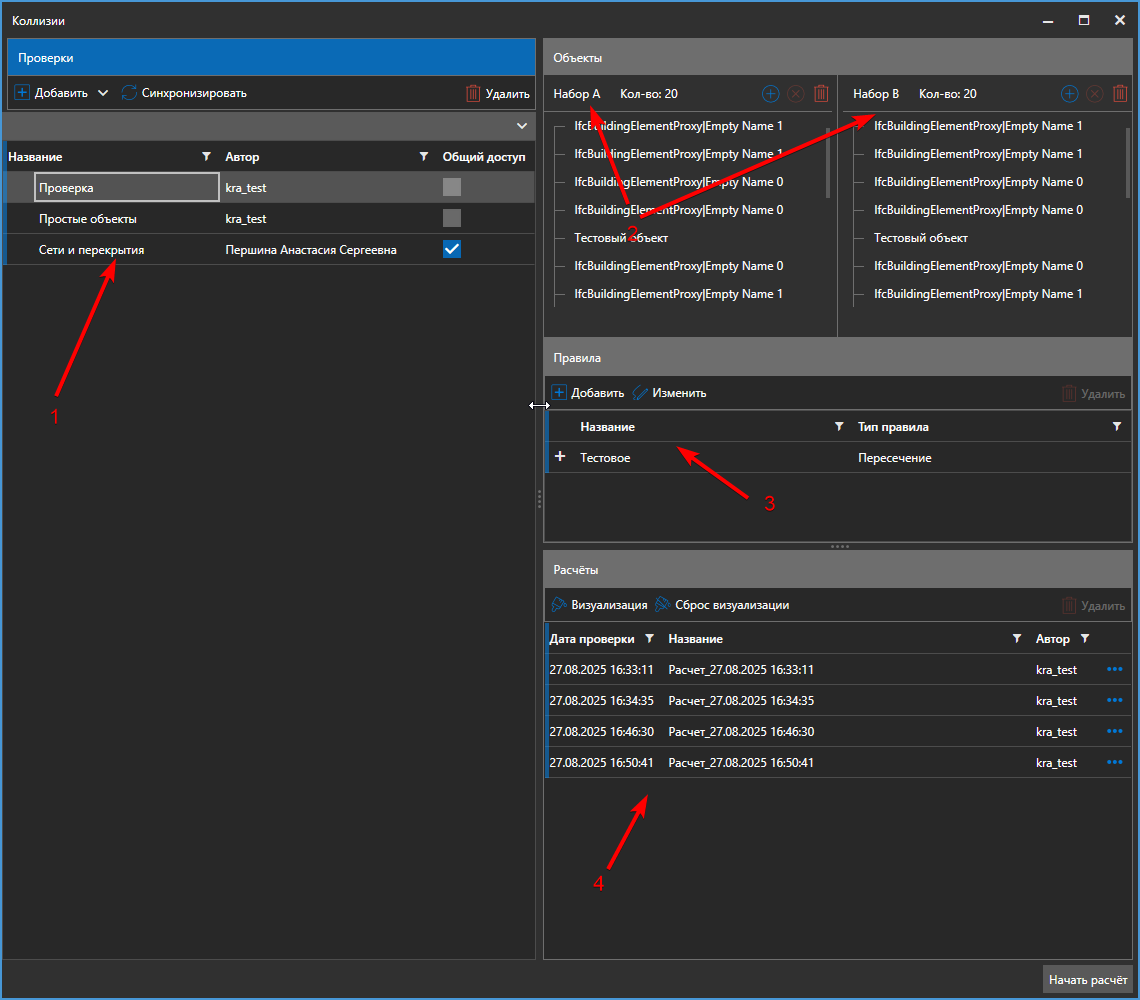

Рисунок 143 –
Список проверок
Слева расположено окно со списком проверок, они могут быть объединены в папки, проверки могут быть приватные и общедоступные (1). Пользователю доступны средства редактирования проверок – переименование, удаление и др.
Для добавления правила или папки пользователю необходимо нажать кнопку «Добавить». После добавления папки или правила его можно переименовать, нажав F2.
|
Наборы объектов сравнения
В правой части интерфейса находятся панели наборов сравнения и органы управления ими (2), пользователь может редактировать набор сравнения путем добавления в него и удаления из него объектов структуры.
Рисунок 144 –
Для добавления объектов структуры необходимо выделить нужные объекты в структуре любым способом – в дереве, рамкой на модели, поисковым запросом, набором выбора, после этого нажать кнопку «+». После добавления объектов пользователь видит количество объектов в наборе.
|
Для удаления объектов из набора необходимо выделить объекты в наборе и нажать «Х».
|
