9.6. Пример расчета коллизий

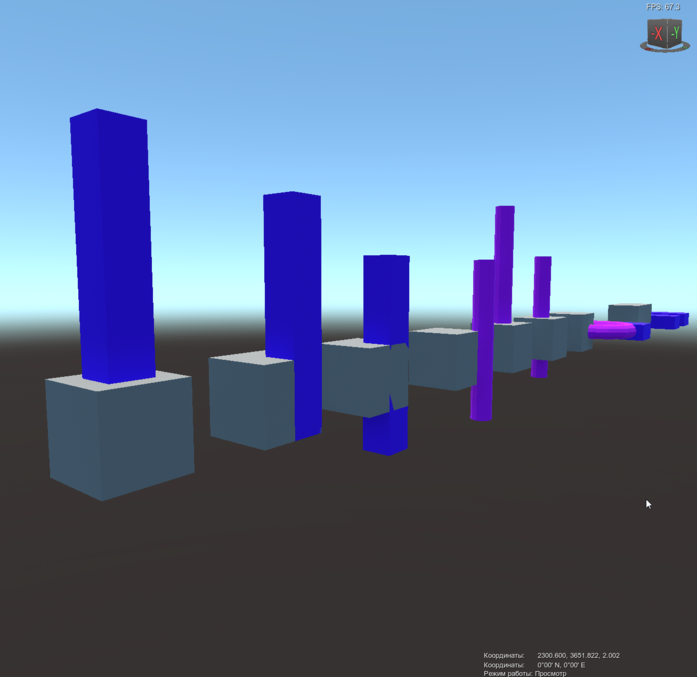

	Для примера расчета был создан тестовый проект с графическими примитивами. Задача найти пересечения голубых и серых параллелепипедов.

Рисунок 158 –

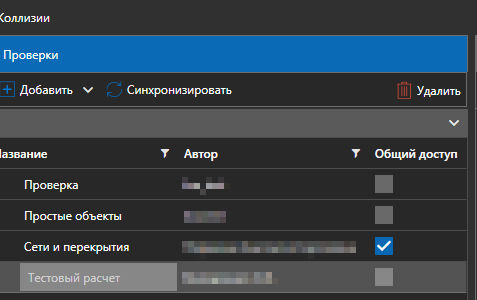

1	Создадим проверку «Тестовый расчет» и выберем ее в списке проверок;

Рисунок 159 –

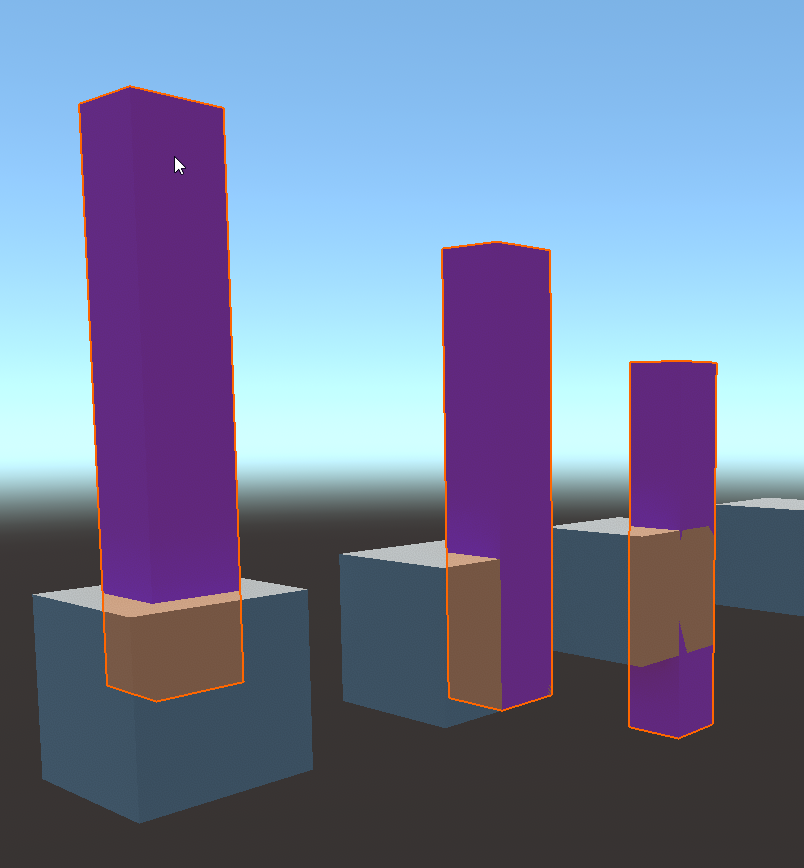

2	Выберем объекты на сцене или в структуре для Набора А;

Рисунок 160 –

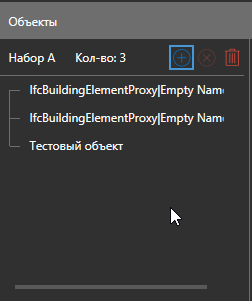

3	Добавим выбранные объекты в Набор А;

Рисунок 161 –

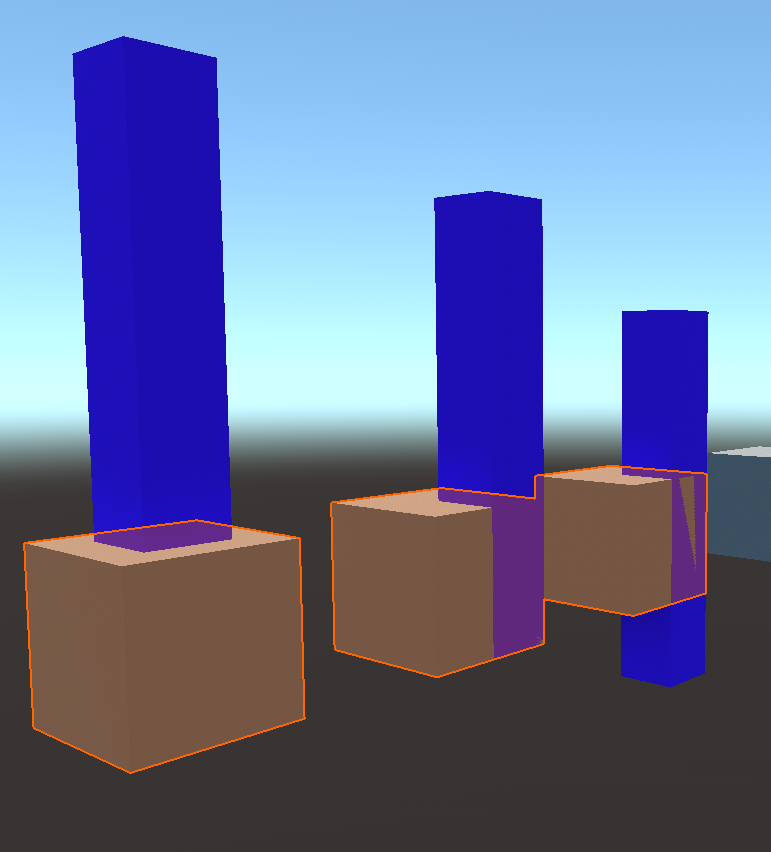

4	Выделим на сцене или в структуре объекты для Набора В;

Рисунок 162 –

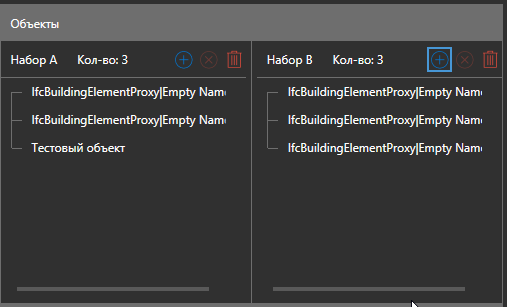

5	Добавим объекты в Набор В;

Рисунок 163 –

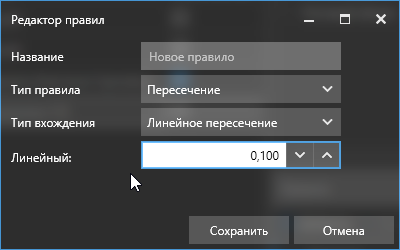

6	Добавим правило для пересечения;

	И отредактируем его параметры.

Рисунок 164 –

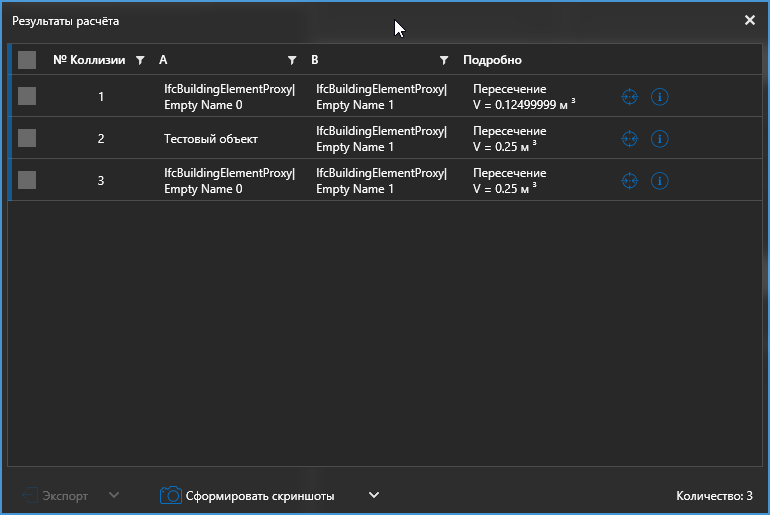

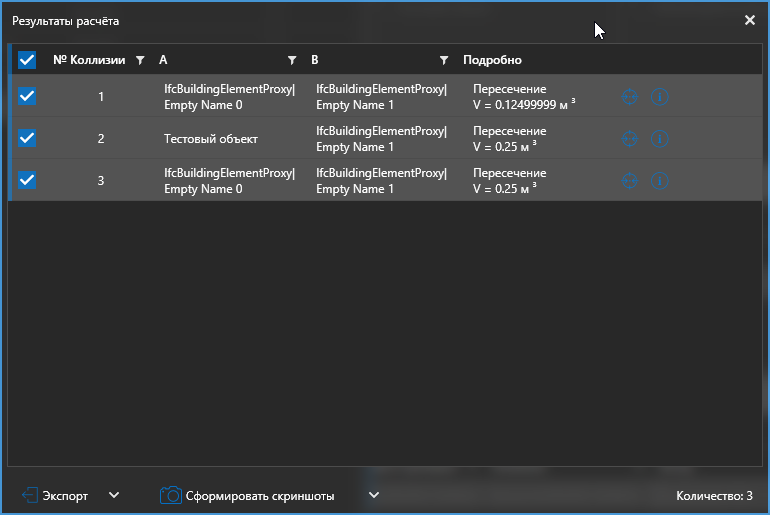

7	Запустим расчет и просмотрим его результат;

	В результате расчета найдено три коллизии.

Рисунок 165 –

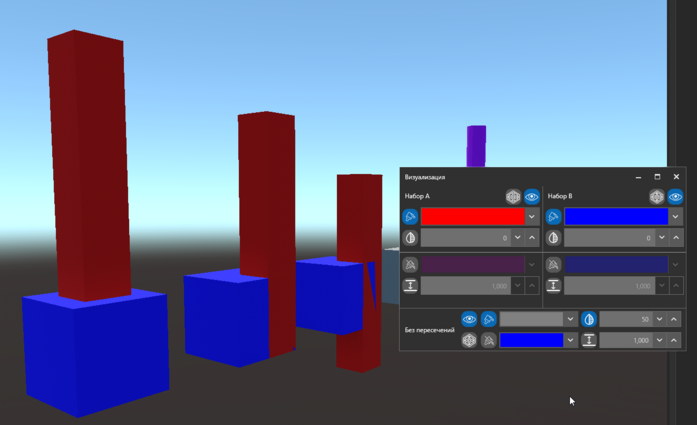

8	Настроим визуализацию объектов;

	Объекты с коллизиями сделаем красного (Набор А) и синего (Набор В), объекты без коллизий сделаем серыми полупрозрачными.

Рисунок 166 –

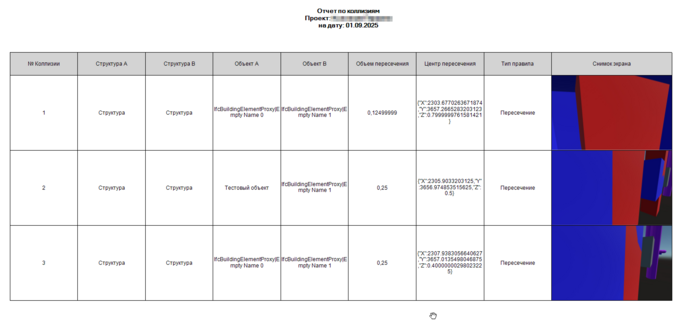

9	Сформируем отчет по всем коллизиям.

Рисунок 167 –

Рисунок 168 –

	Просмотрим результат расчета.
