9.5. Отчеты по коллизиям

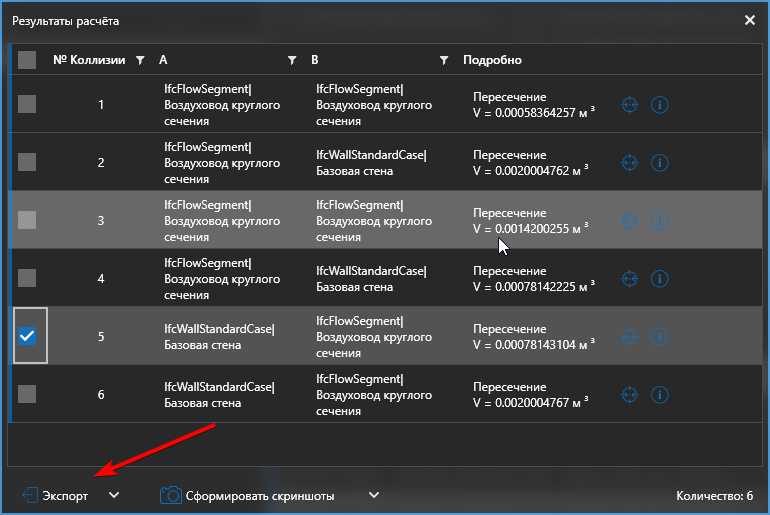

Для подготовки отчета по коллизиям необходимо открыть результат расчета. Затем выбрать коллизии, который необходимы в отчете и выбрать формат для экспорта отчета.
|
Рисунок 153 –
Поддерживается три формата отчетов – CSV, JSON и графический отчет, который можно выгрузить в форматы DOC, XLS или PDF.
|
Рисунок 154 –
Перед формированием графического отчета можно сформировать скриншоты мест пересечения объектов.
Рисунок 155 –
Формирование скриншотов — это длительный процесс, время ожидания зависит от количества обнаруженных коллизий в расчете. Пользователь может сформировать скриншоты для всех обнаруженных коллизий, либо только для выбранных в расчете.
|
Рисунок 156 –

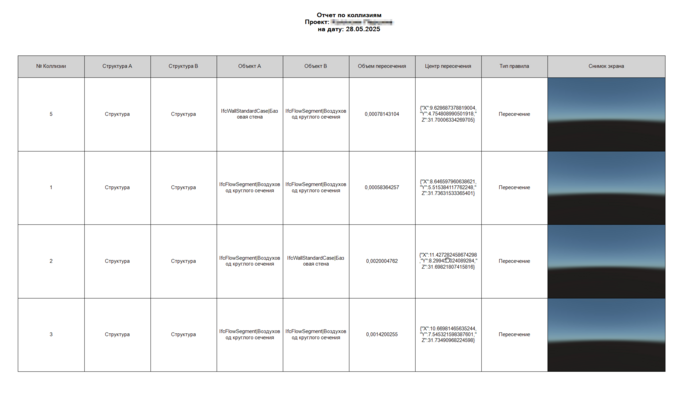

В графическом отчете представлены все коллизии, которые выделил пользователь в результате расчета. В таблице указаны структуры, в которых находится объект, названия объекта, объем тела пересечения (если его удается сформировать), геометрический центр пересечения, тип правила пересечения, скриншот.
Рисунок 157 –
Для сохранения графического отчета в файл необходимо нажать кнопку «Сохранить» и выбрать формат файла для сохранения расчета.
|
