9.4. Визуализация выявленных коллизий

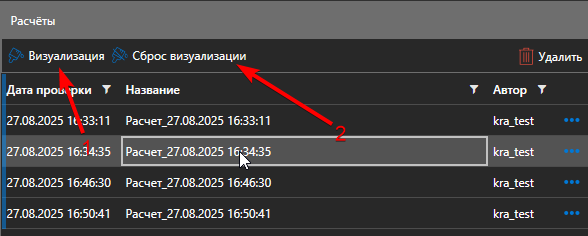

Настройка визуализации осуществляется для расчёта проверки (1). Визуализируются объекты и коллизии выбранного пользователем расчета. Визуализация расчета производится после выбора пользователем настроек визуализации.
|
Рисунок 151 –

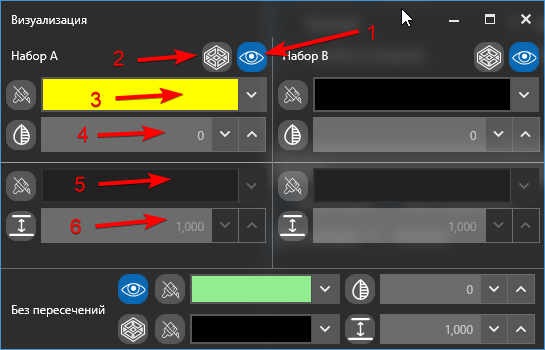

В верхней части интерфейса настройки визуализации для наборов объектов сравнения, в нижней части находится блок настроек визуализации для остальных объектов модели, которые не имеют пересечений.
Вариантов визуализации объектов может быть несколько:
отображение двух наборов сравнения;
|
отображение наборов сравнения и остальных объектов модели;
|
отображение набора сравнения А и остальных объектов модели;
|
отображения набора Б и остальных объектов модели.
|
Рисунок 152 –
Для каждого из вариантов визуализации предусмотрена возможность отображения или скрытия объектов (1).
Пользователь имеет возможность включать отображение объектов в виде каркаса.
Каркас — это отображение объектов в виде ребер и граней без текстур. Для граней можно настраивать цвет грани (3) и прозрачность (4). Для ребер можно настраивать цвета (5) и толщину линии (6).
При смене параметров визуализации перерисовывается модель с новыми стилями отображения.
|
