9.3. Результаты расчета

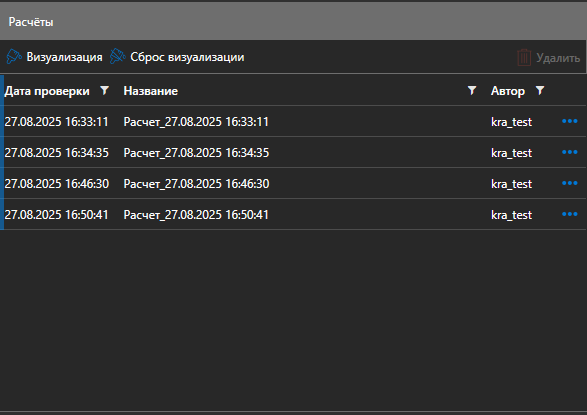

Ниже правил находится таблица с результатами поиска коллизий (4). Расчет можно повторять несколько раз, например добавляя или удаляя правила. Каждый расчет доступен только для чтения и содержит в себе список найденных коллизий.
|
Рисунок 148 –

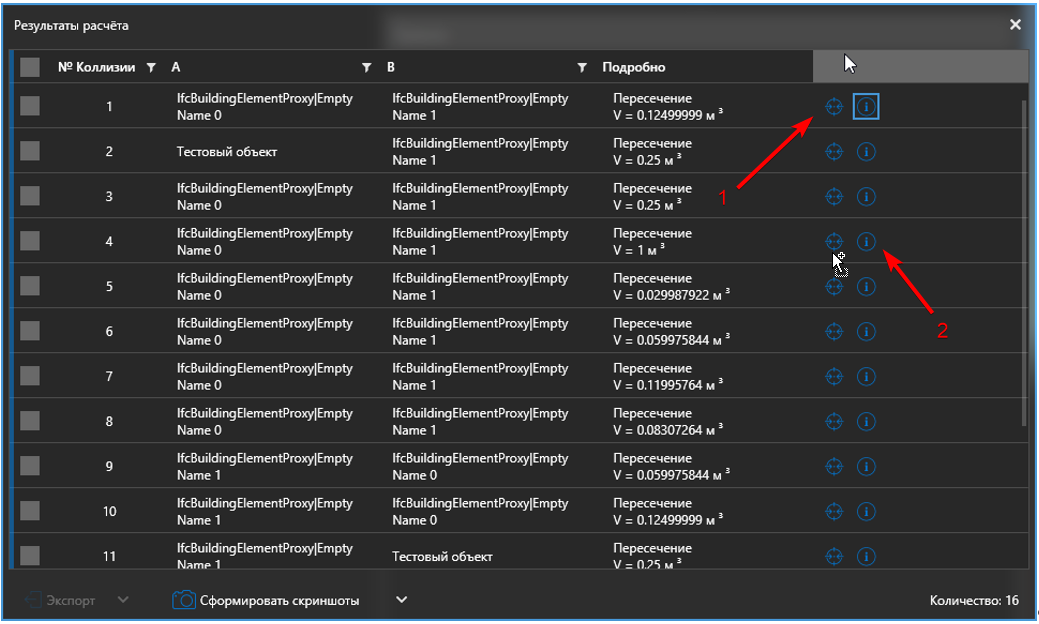

Результат расчета представляет собой отдельное окно, в котором в виде таблицы выводятся все найденные в расчете коллизии.
В таблице указывается:
порядковый номер коллизии в расчете;
|
объект из набора А;
|
объект из набора Б;
|
тип коллизии (правило);
|
в столбце «Подробно» указывается правило поиска и объем тела пересечения, если его возможно посчитать.
|
Для каждой коллизии предусмотрены кнопки фокусировки на коллизии (1) и кнопка просмотра детальной информации о коллизии (2).
Рисунок 149 –

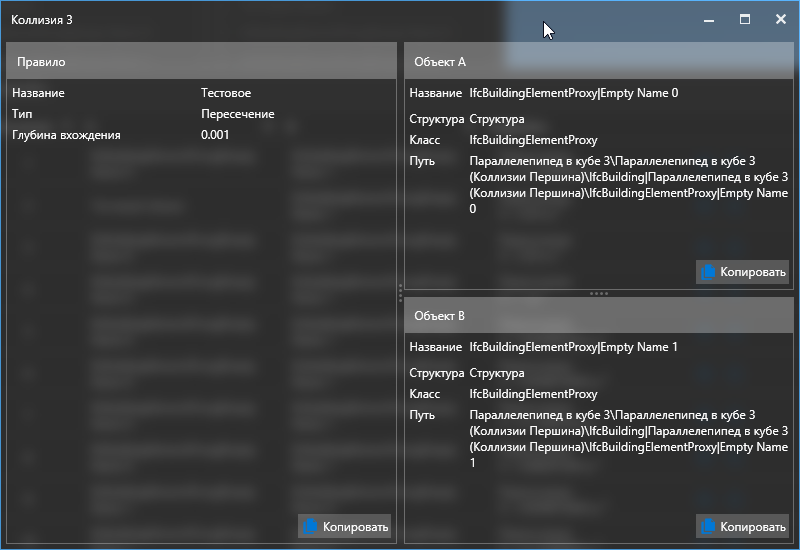

Детальная информация о коллизии выводится в виде всплывающего модально окна, в котором помимо уже указанной информации о коллизии так же указываются идентификаторы объектов структуры объектов наборов А и Б, классы объектов и их идентификаторы, параметры обнаруженной коллизии, например глубина вхождения. Эту информацию пользователь может скопировать в буфер обмена, либо создать отчет по выбранной коллизии.
|
