Как в S-INFO использовать растровые изображения в качестве подложки

В S•INFO Desktop и S•INFO Portable есть возможность использовать растровые изображения в формате GeoTIFF в качестве подложки или текстуры в вашем проекте.

Если изображение в географических координатах WGS84, то перед загрузкой TIFF необходимо задать в проекте систему координат, представляющую собой проекцию перехода от географических координат к проектным. Проекция перехода – это файл формата PRJ (Projection file): текстовый файл, содержащий информацию о системе координат и проекции карты. Он используется для пространственной привязки чертежей САПР и других данных, имеющих геодезические координаты. В файле PRJ информация, как правило, хранится в формате WKT (Well-Known Text).

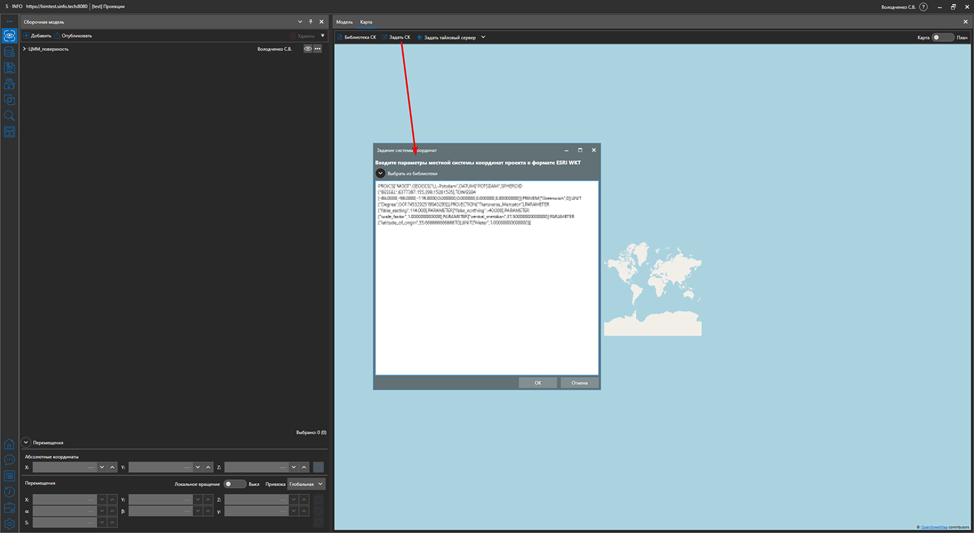

Шаг 0 (не обязательный): [Панель "Карта"] Добавление системы координат в проект (PRJ) путём вставки WKT-текста.

СПОСОБ 1: Растровое изображение накладывается текстурой на элемент модели

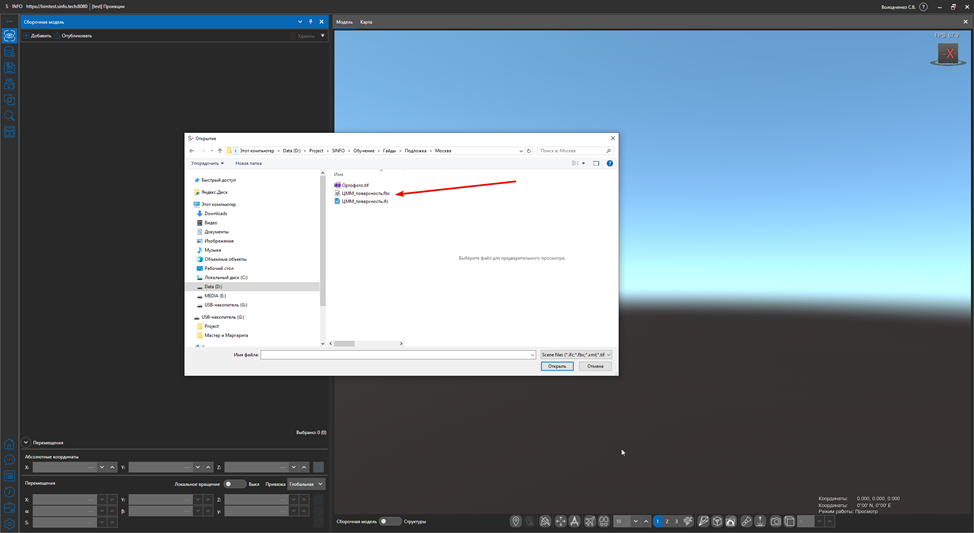

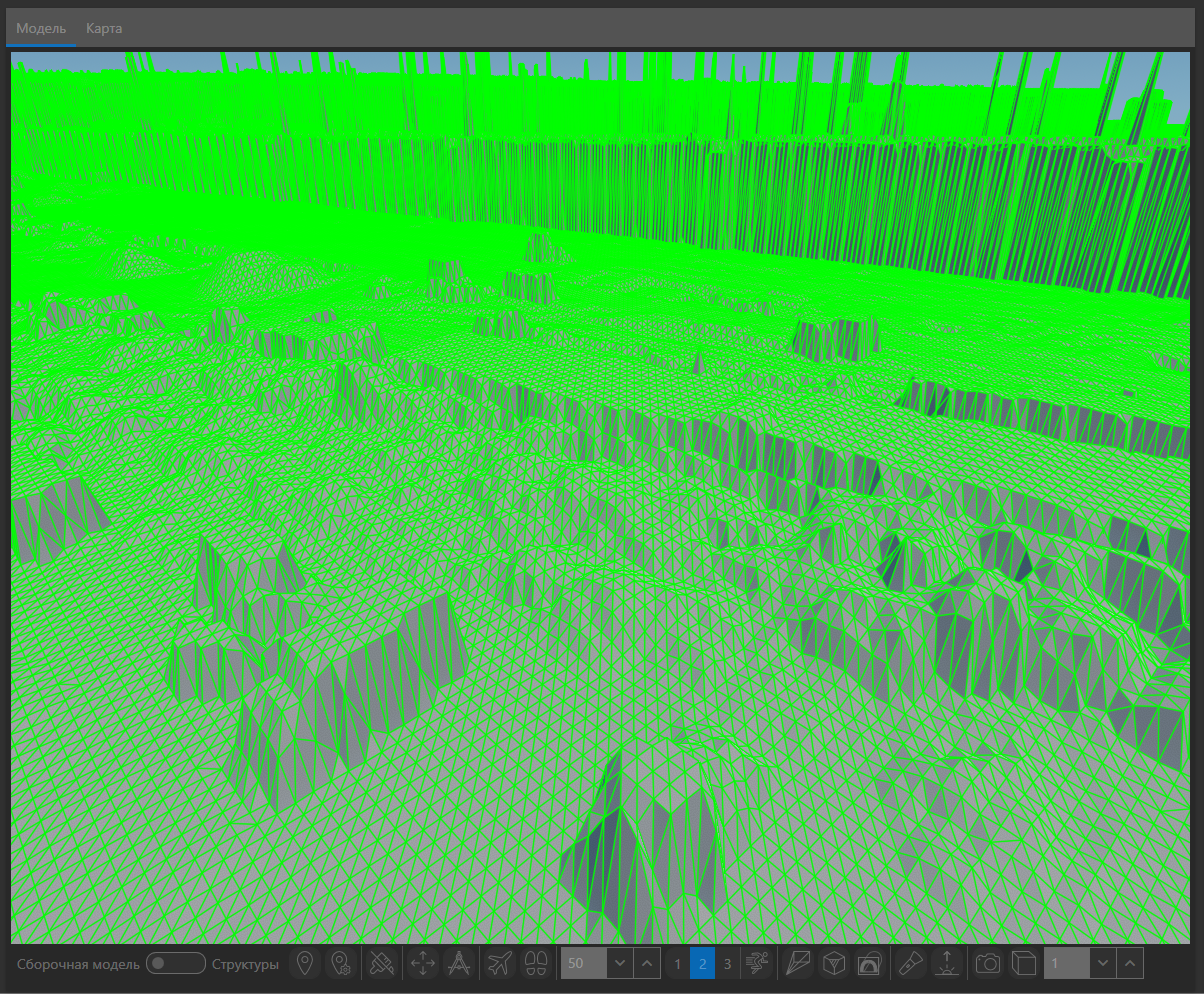

Шаг 1: [Панель "Сборочная модель"] Загрузка поверхности или другой модели, на которую будет проецироваться растровое изображение.

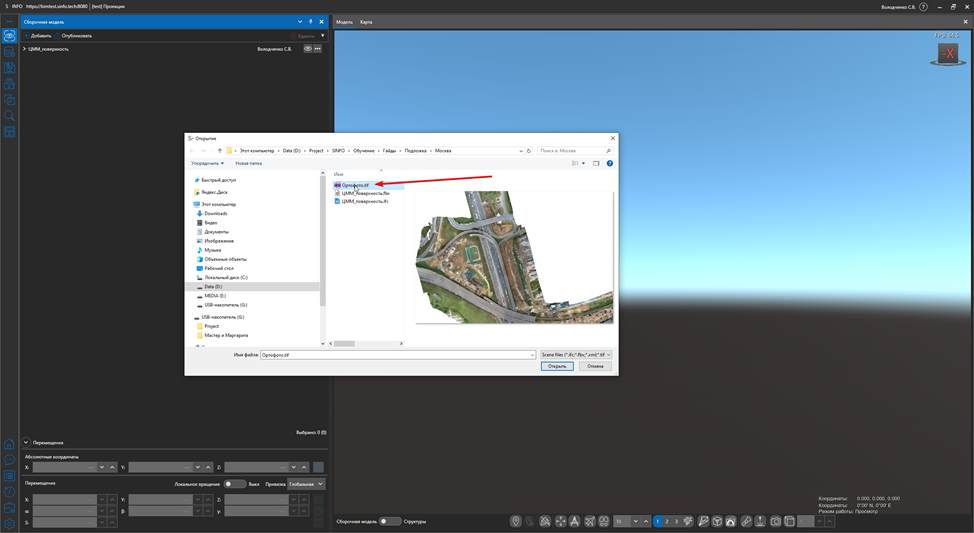

Шаг 2: [Панель "Сборочная модель"] Загрузка TIFF-изображения.

Шаг 3: [Панели "Сборочная модель", "Модель"] Проецирование растра на поверхность:

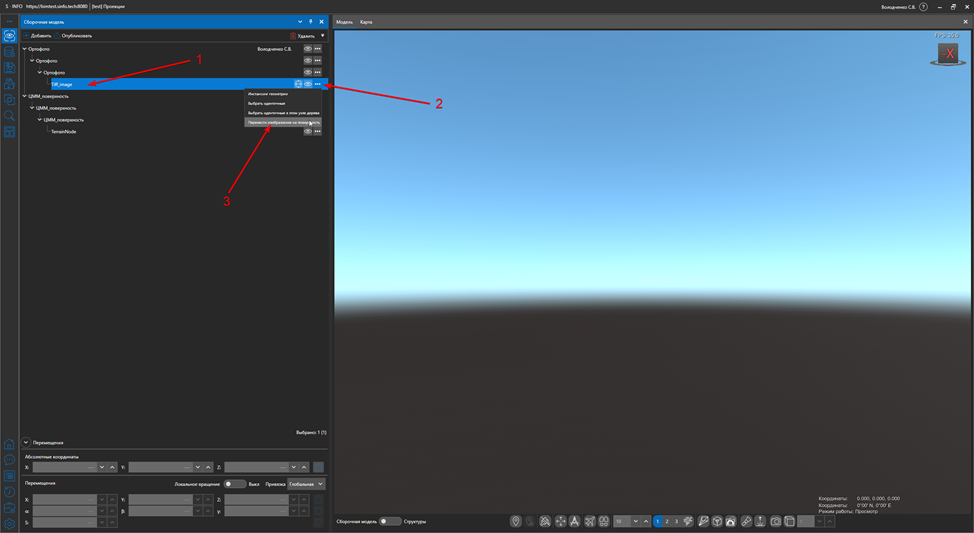

1. Раскрываем структуру TIFF-файла до самого нижнего уровня;

2. Выделяем конечный элемент и нажимаем кнопку меню "…";

3. Выбираем пункт меню "Перенести изображение на поверхность";

4. Выбираем элемент модели, на который необходимо спроецировать изображение.

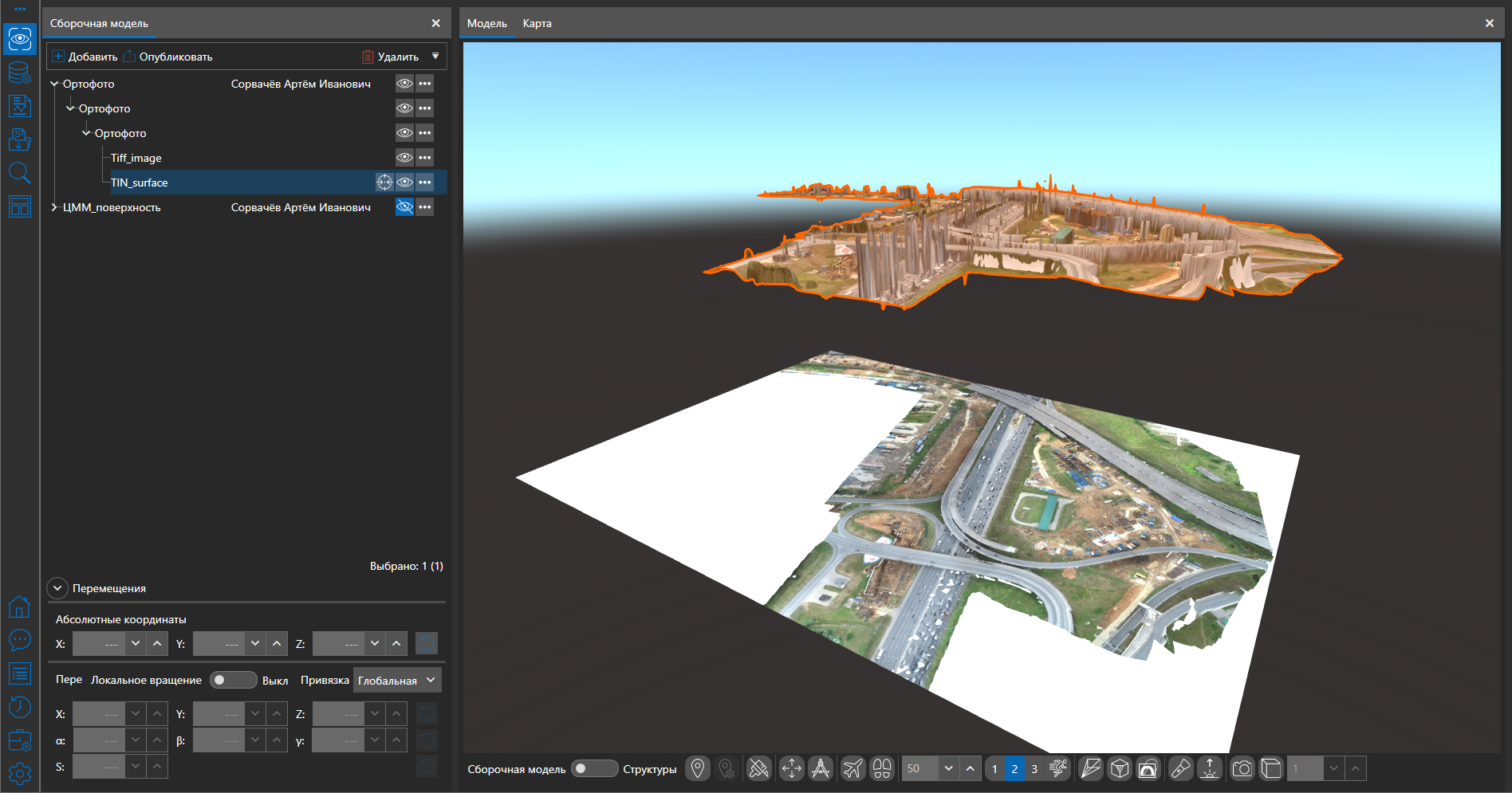

В результате создается новая поверхность, на которую нанесена текстура растра. Это новый элемент модели.

СПОСОБ 2: Растровое изображение проецируется сверху на всю модель

Шаг 2: [Панель "Проекции"] Загрузка TIFF-изображения.

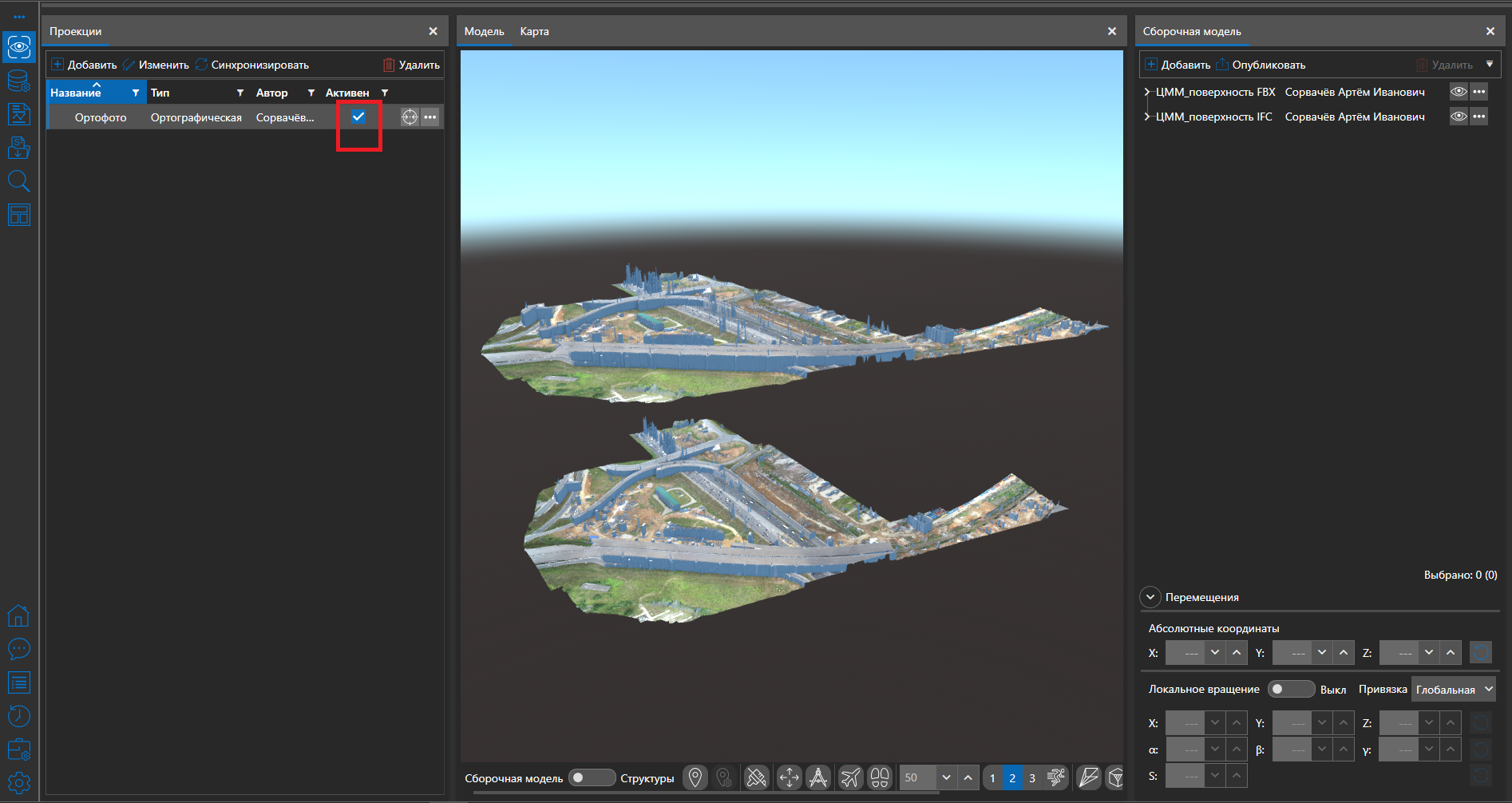

В результате загруженное изображение отобразится на всех элементах модели, находящихся в тех же координатах, что и TIFF-файл. После загрузки проекцию можно включать и отключать.

Проекцию можно изменять для переопределения её размеров, положения или свойств отображения:

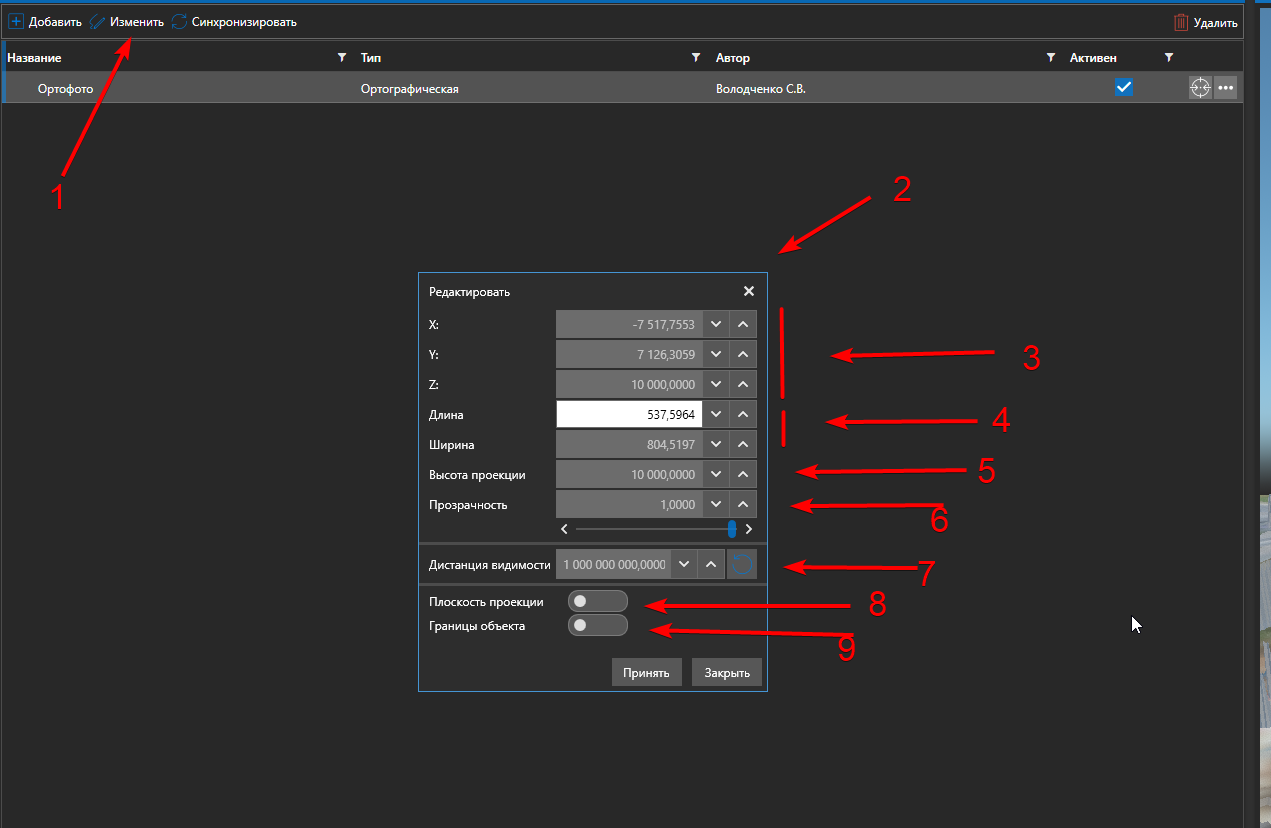

1. Вызов окна настроек проекции по кнопке "Изменить".

2. Окно настроек проекции.

3. Координаты левого верхнего угла изображения (X, Y, Z).

4. Размеры изображения, определяющие его масштаб.

5. Высота проецирования изображения сверху-вниз от отметки Z. Проекция отображается только на элементах модели, попадающих в зону проецирования от отметки Z проекции до нижней границы по высоте проецирования.

6. Прозрачность проекции от 0 до 1.

7. Дистанция видимости, определяющая максимальное расстояние, на котором будет отображаться проекция, в метрах.

8. Включение/отключение плоскости проецируемого изображения. Позволяет точнее подобрать координату Z и высоту проецирования.

9. Включение/отключение границ проецируемого изображения. Зависит от настроек длины и ширины.
